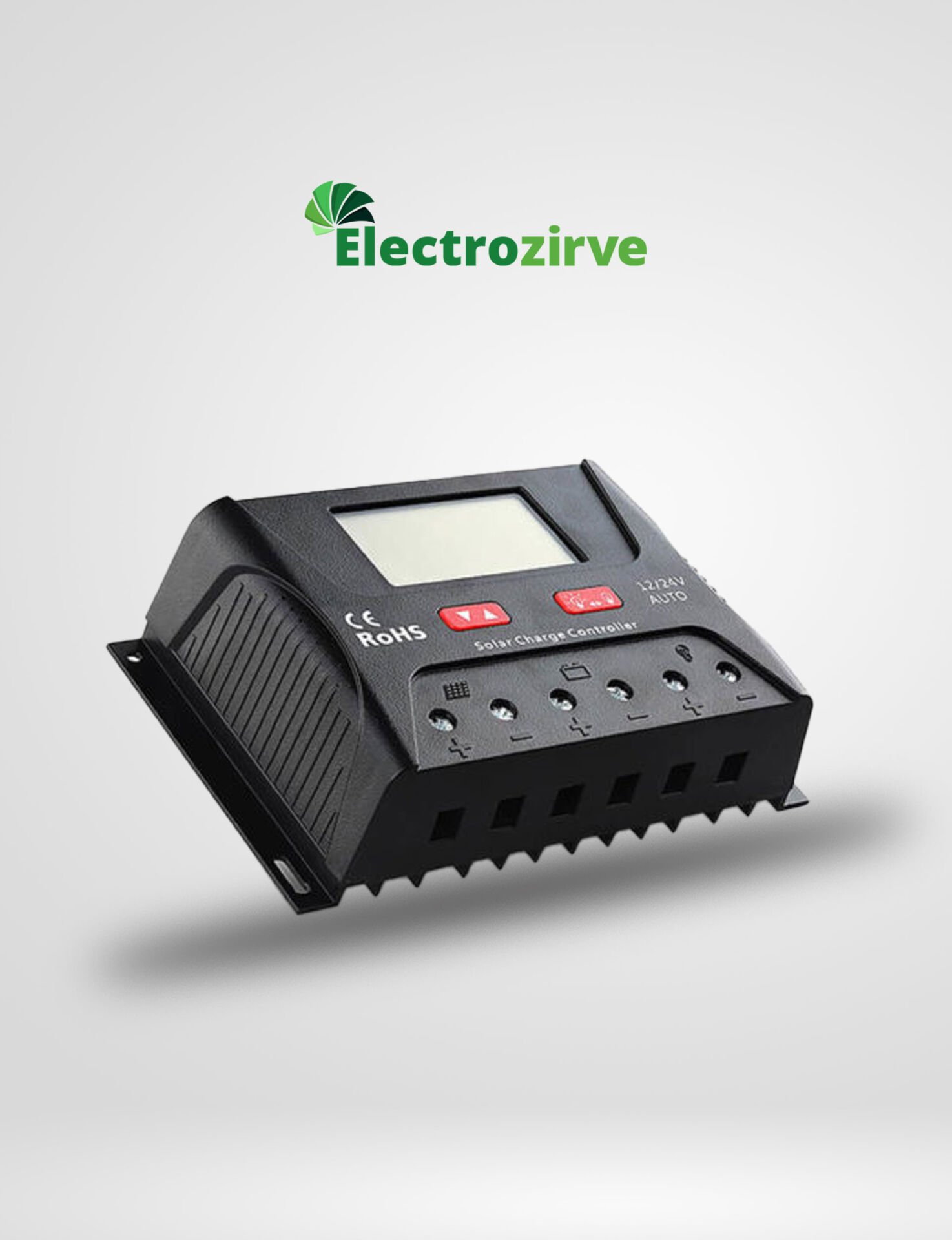

Electrozirve HP Serisi 20 Amper Pwm Şarj Kontrol Cihazı 12Volt 24Volt

Electrozirve HP Serisi 20 Amper Pwm Şarj Kontrol Cihazı 12Volt 24Volt

1. PWM Şarj Kontrol Cihazı Nedir?

PWM (Darbe Genişlik Modülasyonu) şarj kontrol cihazı, güneş panelinden gelen enerjiyi, akü gerilimiyle yakın değerlerde tutarak basit ama etkili bir şarj yöntemiyle yönetir. Güneş paneli voltajını akü gerilimine göre düzenleyerek, panel-akü arasındaki akım akışını kesikli (darbeler hâlinde) şekilde kontrol eder.

• Temel Fikir: Akü voltajına yaklaştıkça, kontrol cihazı darbe genliğini (PW: pulse width) kısaltarak aküye giden akımı azaltır. Böylece aşırı şarj engellenir.

2. Ne İşe Yarar?

1. Akü Şarj ve Koruma
   • Aküyü, nominal voltaj seviyesine gelene kadar belirli bir akımla şarj eder. Akü voltajı yaklaştığında akımı kısarak aşırı şarjı engeller.
   • Akü ömrünün korunmasına yardımcı olur.
2. Temel Düzeyde Enerji Yönetimi
   • Off-grid veya basit sistemlerde (kamp, karavan, küçük ev sistemleri) güneş panelinden aküye güvenli enerji aktarımı sağlar.
3. Düşük Maliyetli Çözüm
   • Daha gelişmiş MPPT kontrol cihazlarına kıyasla çok daha ekonomiktir. Küçük ve orta ölçekli kurulumlarda maliyeti düşük tutar.
4. Kolay Kurulum
   • Genellikle karmaşık ayarlar veya ileri seviye konfigürasyon gerektirmez. Basit bağlantılar ve birkaç temel parametreyle çalışmaya hazır hâle gelir.

3. Nasıl Çalışır?

1. Panel ve Akü Gerilimlerini Karşılaştırma
   • PWM kontrol cihazı, akü voltajını izler. Panel voltajı, akü voltajından daha yüksek olduğunda akım akışı başlar.
2. Darbe Genişlik Modülasyonu (PWM)
   • Şarj kontrol cihazı, panelden gelen akımı aküye “darbeler” (pulses) şeklinde uygular.
   • Akü doldukça darbe genişliği (PW) azalır; yani akü voltajı yükseldikçe şarj akımı kısılır.
3. Akü Gerilimine Göre Otomatik Kademeler
   • Şarj kontrol cihazı genelde 2 veya 3 aşamalı şarj uygular (bulk, float). Bazı basit modellerde bu aşamalar daha sınırlı olabilir.
   • Akü tam dolmaya yaklaştığında akım otomatik olarak düşer.
4. Koruma Devreleri
   • Düşük voltaj (akü bitmesi) veya aşırı voltaj durumlarında koruma, ters polarite algılama vb. temel güvenlik özelliklerini sunar.
   • Daha gelişmiş PWM cihazlarda sıcaklık sensörü, LCD ekran vb. ek fonksiyonlar bulunabilir.

4. Kullanım Alanları

1. Küçük Off-Grid Sistemler
   • Küçük güneş paneli ve akü setleri (ör. 50W – 200W panel kapasiteli sistemler) için idealdir.
   • Kamp, bahçe aydınlatması, minik kulübeler gibi yerlerde düşük maliyetli çözüm.
2. Karavan, Tekne ve Mobil Uygulamalar
   • Elektrik tüketiminin çok yüksek olmadığı ve basit enerji ihtiyacının olduğu karavan, teknelerde maliyeti düşürmek için kullanılabilir.
3. Tarımsal ve Kırsal Uygulamalar
   • Sade aydınlatma veya basit DC pompalar için gereken orta-düşük güç uygulamalarında (örn. 12V/DC sulama pompaları).
4. Hobi ve Eğitim Amaçlı Setler
   • Güneş enerjisi eğitim kitleri, okul laboratuvar uygulamaları için basit, ekonomik bir kontrol ve koruma sağlar.

5. Çalışma Koşulları

• Sıcaklık Aralığı
  • Genelde 0°C – 40°C arasında sorunsuz çalışır. Bazı modeller -10°C / -20°C gibi alt değerlere kadar çalışabilir.
  • Yüksek sıcaklıklarda kontrol cihazı ısınabileceğinden verim azalabilir ve korumaya girebilir.
• Panel ve Akü Uyumluluğu
  • PWM cihazlar, genellikle panel voltajının akü voltajıyla “yaklaşık” uyumlu olduğu kurulumlar için tasarlanır.
  • Örneğin 12V sistemde “12V nominal” paneller (çoğunlukla 18V civarı açık devre voltajına sahip) kullanılmalıdır.
• IP Koruma Sınıfı
  • İç mekân veya korunaklı yerlerde kullanım için IP20-IP30 modeller yaygındır.
  • Dış ortamda kullanmak için IP65 veya daha yüksek korumalı modeller tercih edilebilir.
• Kablolama ve Sigorta
  • Akü ve panel arasında uygun kesitte kablo, sigorta veya devre kesici kullanmak önemlidir.
  • Her zaman üretici kılavuzuna göre bağlantı yapılmalıdır.

6. Nasıl Kurulum ve Montaj Yapılır?

1. Fiziksel Yerleşim
   • Direkt güneş ışığı, yağmur veya tozdan uzak; serin, kuru ve havalandırması iyi bir yerde tutulmalıdır.
2. Bağlantı Sırası
   • Genelde önce akü, ardından güneş paneli kabloları bağlanması önerilir (üretici talimatlarını inceleyin).
   • Polarite (kırmızı + / siyah –) kesinlikle doğru olmalıdır.
3. Akü Tipi Seçimi (Varsa)
   • Bazı PWM kontrol cihazlarında akü türüne göre (AGM, Jel vb.) şarj voltajı ayarlanabilir.
   • Ayarlanamayan basit modeller, genellikle varsayılan 12V kurşun-asit profiline sahiptir.
4. Test ve İzleme
   • Bağlantı sonrası LED göstergeler veya LCD ekran (varsa) üzerinden panelin ve akünün durumu kontrol edilir.
   • Düşük güçlü bir yük bağlanarak sistem test edilebilir, akü voltajı takip edilir.

7. Kullanım Ömür Beklentileri

• Elektronik Bileşen Ömrü
  • Orta kalite PWM kontrol cihazları 3-7 yıl arası, üst segment modeller 5-10 yıl veya daha fazla dayanabilir.
  • Ortam koşulları (ısınma, toz, nem) ve yük profili ömrü etkiler.
• Garanti Süresi
  • Piyasada genellikle 1-3 yıl garanti verilir. Daha prestijli markalar 2-5 yıla kadar garanti sunabilir.
• Bakım
  • Periyodik toz temizliği, bağlantıların gevşemediğinin kontrolü önerilir.
  • Basit yapı nedeniyle onarım ve yedek parça temini daha kolay olabilir.

8. Avantaj ve Dezavantajları

Avantajları

1. Düşük Maliyet
   • MPPT kontrol cihazlarına göre çok daha ekonomiktir.
   • Küçük ve orta ölçekli projelerde bütçe dostu bir çözüm sunar.
2. Basit ve Güvenilir Yapı
   • Karmaşık dijital devreler veya yüksek frekans dönüştürücüler içermez; arıza riski görece düşüktür.
   • Montaj ve kullanım kolaylığı sağlar.
3. Küçük Sistemler İçin Yeterli Performans
   • 50-200W aralığındaki panel kurulumlarında verimlilik farkı görece azdır; PWM yeterli gelir.
4. Daha Az Isınma / Fan İhtiyacı
   • Düşük güç sistemlerinde, PWM kontrol cihazlarının genelde pasif soğutma ile çalışabilmesi avantajdır.

Dezavantajları

1. Daha Düşük Verim (Panel-Akü Uyumsuzluğunda)
   • Panel voltajı akü voltajından yüksek olduğunda, “fazlalık” voltaj çoğunlukla boşa gider. MPPT’ye göre bu noktada güç kaybı daha fazladır.
   • Özellikle bulutlu günlerde veya kış aylarında alınabilecek maksimum güç düşer.
2. Daha Sınırlı Panel Seçeneği
   • PWM genelde 12V/24V nominal panellerle kullanılır. Yüksek voltajlı veya seri bağlı panellerde verimlilik çok düşebilir.
3. Gelişmiş Özellik Eksikliği
   • MPPT’lerdeki gibi detaylı izleme, parametre ayarı, verim optimizasyonu sunmaz.
   • Bazı PWM’lerde yalnızca birkaç basit LED gösterge bulunur.
4. Panel Kapasitesi Sınırlaması
   • Yüksek kapasiteli (ör. kW mertebesinde) kurulumlarda PWM, önemli oranda güç kaybına neden olabilir; bu durum ekonomik açıdan uzun vadede dezavantajlıdır.

9. Hangi Şartlarda Kullanılmamalıdır?

1. Büyük Güç Gerektiren Sistemler
   • kW düzeyinde panel kapasitesine sahip projelerde MPPT çok daha verimli ve ekonomik olur; PWM ile yüksek güç kayıpları oluşur.
2. Panel ve Akü Voltajlarının Uyuşmadığı Durumlar
   • Örneğin 24V akü sistemine 40-50V açık devre voltajlı paneller bağlandığında kayıplar artar, sistem verimli çalışmaz.
3. Profesyonel Uygulamalarda veya Kritik Yüklerde
   • Hastane, telekom, veri merkezi gibi yüksek güvenlik ve maksimum verim gereken yerlerde PWM yetersiz kalabilir.
4. Aşırı Sıcak ve Tozlu Ortamlarda
   • Her ne kadar basit olsa da, elektronik devreler aşırı ısınmaya ve toza maruz kaldığında performans kaybeder.
5. Uzun Dönem Amortisman Önemli Olduğunda
   • Yıllık üretim kayıpları nedeniyle uzun vadede enerji getirisi düşebilir, MPPT’nin sağladığı ek üretim maliyeti amorti edebilir.

Özet ve Sonuç

PWM şarj kontrol cihazı, güneş enerjisiyle akü şarj etmenin basit, güvenilir ve düşük maliyetli bir yolunu sunar. Özellikle küçük ve orta ölçekli sistemlerde (50W – 200W gibi) fiyat/performans oranı oldukça iyi olabilir. Karmaşık dijital devreler içermemesi, kolay kurulum ve daha az arıza riski gibi artıları bulunsa da yüksek panel voltajı veya büyük kurulum gerektiren sistemlerde verim kaybı yaşayabilir. Ayrıca, gelişmiş izleme ve optimizasyon seçeneklerinin olmaması, PWM’i yalnızca temel ihtiyaçlara yönelik projelerde ideal kılar. Doğru tasarlanmış küçük/orta ölçekli bir sistemde 3-7 yıllık tipik bir ömür, 1-3 yıl garanti ve sorunsuz çalışma, basit ve ekonomik bir güneş enerjisi çözümü arayanlar için PWM kontrol cihazını tercih edilebilir kılar.
